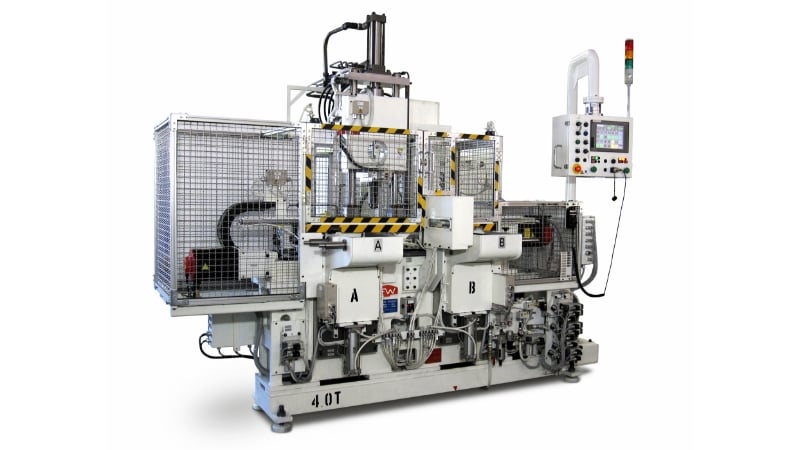

发动机气阀用摩擦焊接机

2FW010HT

在质量与成本方面助力发动机气阀的生产。

2FW010HT

2FW010HT

代表零部件

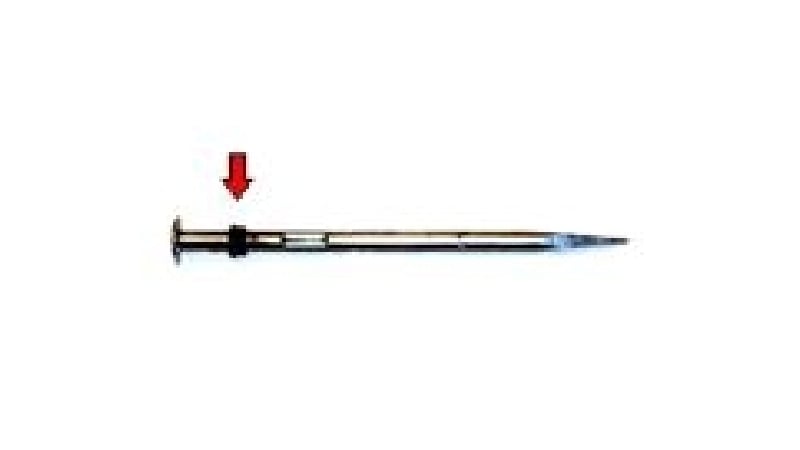

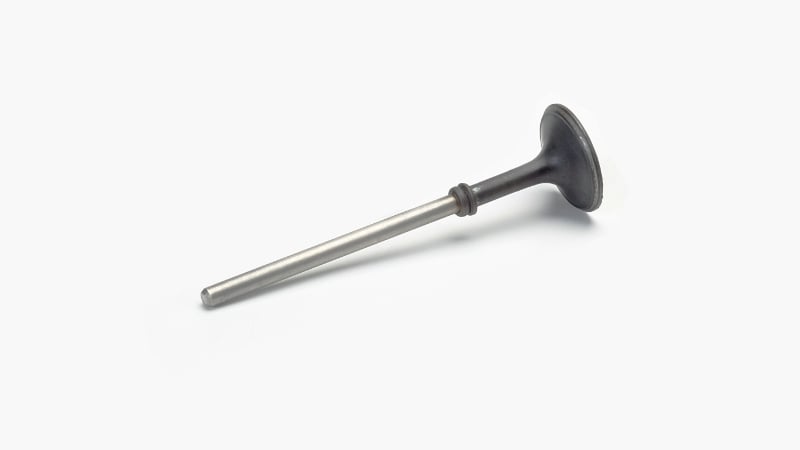

发动机气阀

发动机气阀

缝纫机零部件、连杆、制冷机用管

特点

在小直径产品的接合方面具有优异的性能。

提高生产效率

  • 通过冲切装置自动去除焊接毛刺。

  • 同时使用搬入搬出功能，可实现无人化和自动化。

  • 可实现快速生产（10秒以内）。

提高质量

  • 热应变小，可获得稳定的尺寸精度。

  • 始终监测焊接状态，自动判断是否合格（“OK”或“NG”）。

降低成本

  • 将头部的高价材料与杆部的低价材料接合，可以降低成本。

  • 可以取消无损检测工序。

改善环境

  • 可以减少二氧化碳排放。

  • 不产生火花、气体等有害物质。

根据贵公司的要求进行定制

2FW010VT可安装的选配件代表示例
①料斗独立单元 ②出料机 ③冲切 ④外部长度测量独立单元和进料机④排出滑槽

选配件示例

冲切

③冲切

可一举去除焊接成品毛刺的结构。

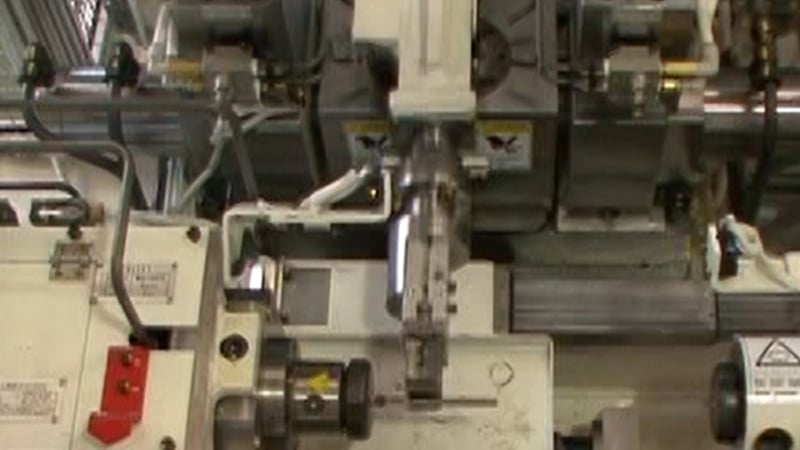

出料机

②出料机

将焊接成品从主轴上拉出，并设置在冲切独立单元上。

外部长度测量独立单元和进料机

④外部长度测量独立单元和进料机

在外部测量材料的长度，确认车型匹配，然后将材料供应到主轴上。

机械规格

项目
 机型 2FW010
最大推力 摩擦生热时 (kN) 6
顶锻加压时 (kN) 18
焊接能力（软钢圆杆） (mm) φ4.5～φ10
最大可安装材料尺寸 旋转侧 (mm) φ10×150
非旋转侧 (mm) φ10×150
滑动移动量 (mm) 250
主轴相关 转速 (rpm) 3,600
电机输出功率 (kW) 5.5
总重量 (ton) 1.7
底面积 (m) 2.2×1.5

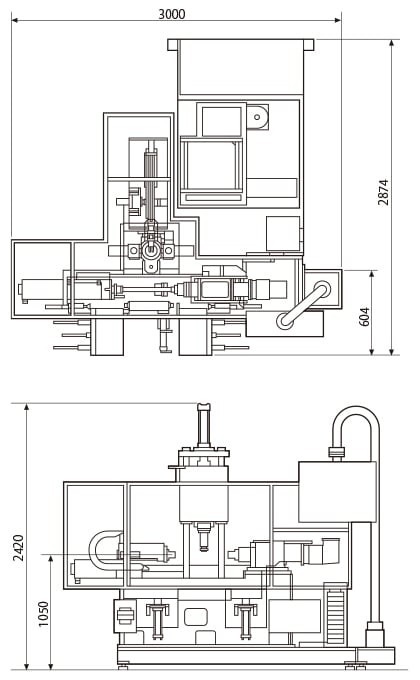

外观尺寸图

外观尺寸图
※本图为FW10NC产品的尺寸图
