双头螺栓用摩擦焊接机

２FW005HS-I，２FW005US-I

多用于汽车安全装置零部件，也销售独立单元（客户可以自由定制）。

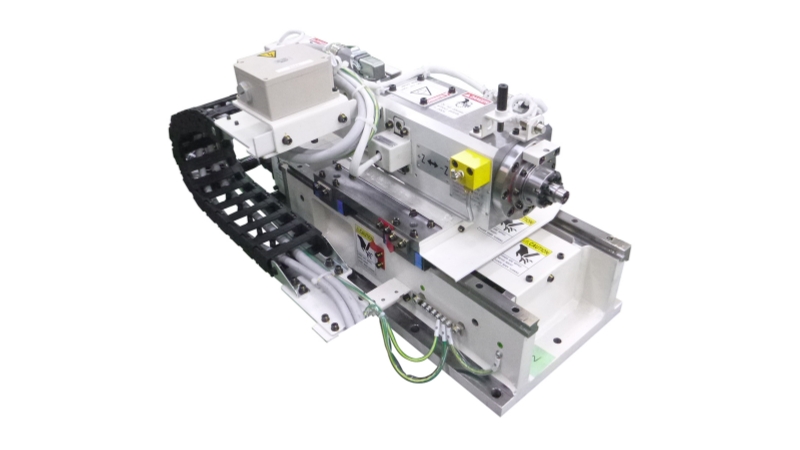

2FW005US-I外观照片

2FW005US-I外观照片

2FW005VS-I运转视频

代表零部件

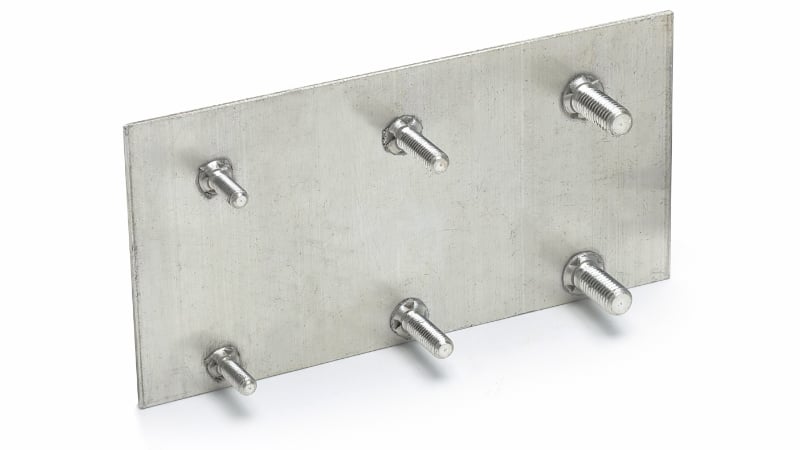

双头螺栓

双头螺栓

Al双头螺栓、扩散器、发动机气阀、传感器轴、木工钻头

特点

在小直径产品的接合方面具有优异的性能。

提高生产效率

  • 操作简单，再现性高，可连续生产质量相同的产品。

  • 可通过将摩擦焊接所需的功能集成到一个独立单元中，实现连续生产线和通用化。

  • 由于独立单元可以进行双头控制，因此可以在2个地方同时接合。

提高质量

  • 始终监测焊接状态，自动判断是否合格（“OK”或“NG”）。

降低成本

  • 平面面积小，可实现紧凑的生产线设计。

  • 没有焊渣，不需要清除残留物。

改善环境

  • 可以减少二氧化碳排放。

  • 不产生火花、气体等有害物质。

根据贵公司的要求进行定制

2FW005U-I可安装的选配件代表示例
①机器人搬运（物料搬运） ②材料供应装置 ③零部件加料器 ④出料机　
※本设备不能配备切削装置。

选配件示例

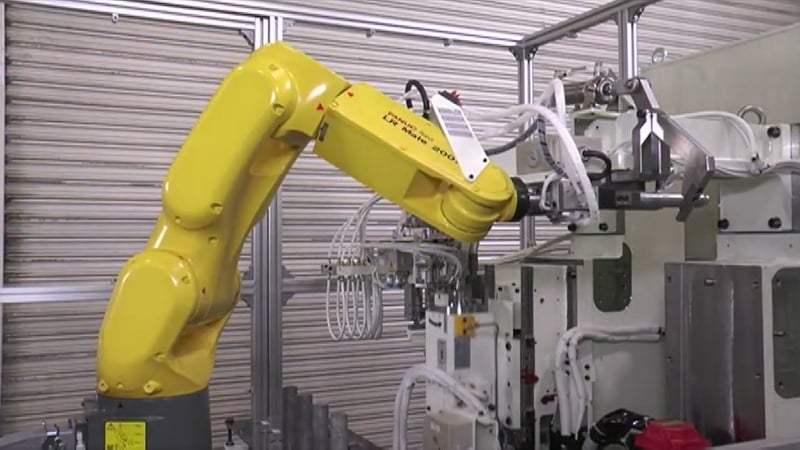

机器人搬运（物料搬运）

①机器人搬运（物料搬运）

将工件设置在夹具上并取出。

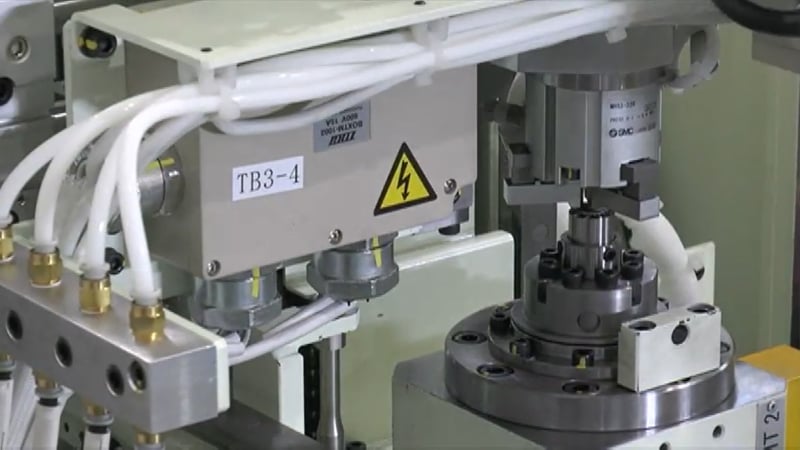

材料供应装置

②材料供应装置

将材料自动设置到主轴单元上。

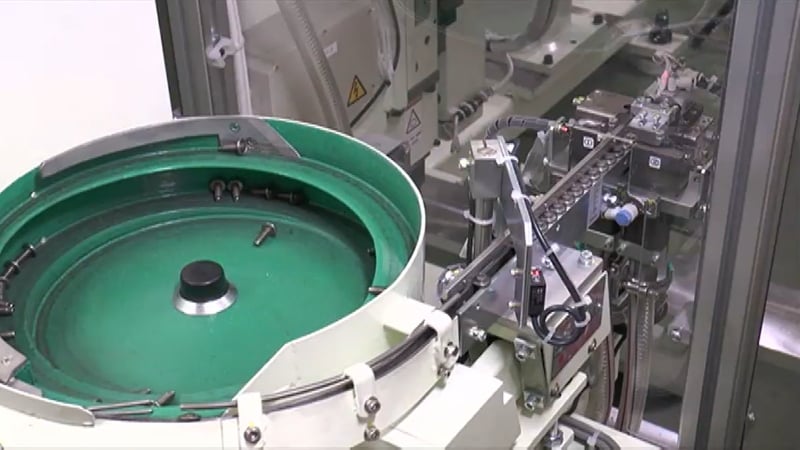

零部件加料器

③零部件加料器

保存一定数量的材料，再将其一一分开。

机械规格

机械规格：2FW005US/2FW005HS

项目
 机型  2FW005US 2FW005HS
最大推力 摩擦生热时 (kN)  1.0～2.5 1.0～2.5
顶锻加压时 (kN)  2.0～5.0 2.0～5.0
焊接能力（软钢圆杆） (mm) φ4～8
 φ4～8
滑动移动量 (mm)  200  200
最大可安装材料长度 旋转侧 (mm) φ4～8
L15mm～21mm		 φ4～8
L15mm～21mm
非旋转侧 (mm)  - φ20～30
L150mm～250mm
主轴相关 转速 (rpm)  23,000 23,000
电机输出功率 (kW)  1.85※ 1.85※
总重量（参考值） (ton)  0.2
※控制面板、操作面板除外		 2
底面积（参考值） (m)  - 2.0×1.5

※电机输出功率因产品形状等而异

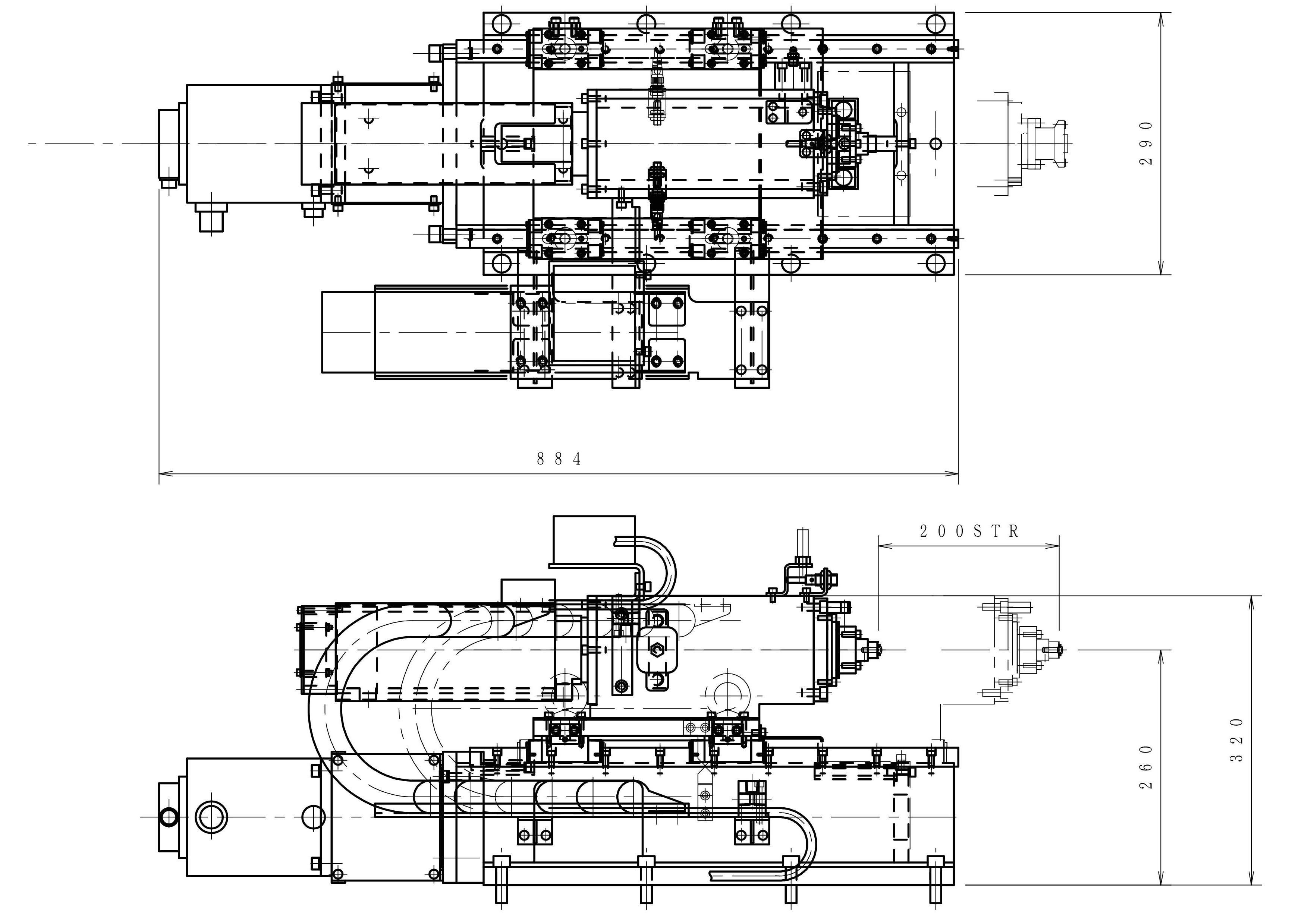

外观尺寸图

外观尺寸图
本图为2FW005U-I产品的尺寸图。
注：我们可能会根据设备规格自行变更（改进等）本规格或尺寸。

其他领域和效果实例

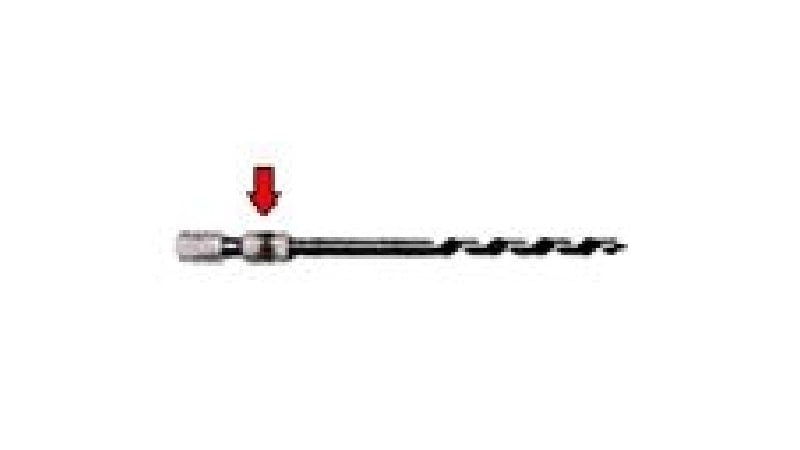

木工钻头（螺丝锥）
木工钻头（螺丝锥）

SS400×S55C

read more

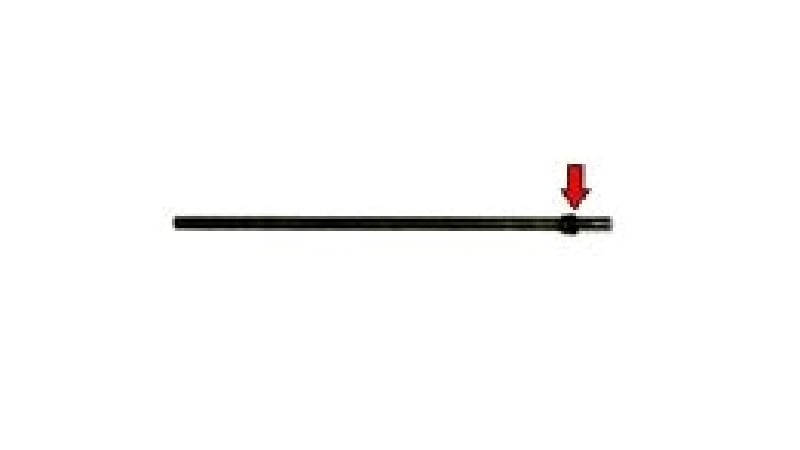

缝纫机针杆
缝纫机针杆

STKM11A×S45C

read more

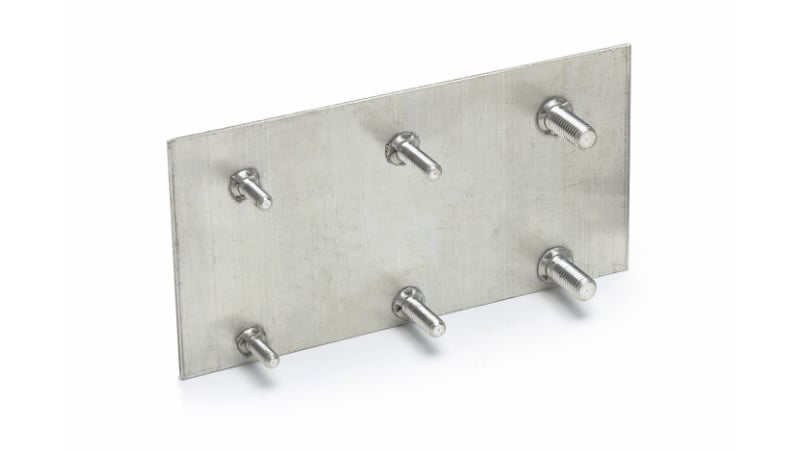

铝双头螺栓
铝双头螺栓

A1100×A6061（平板×螺栓）

read more

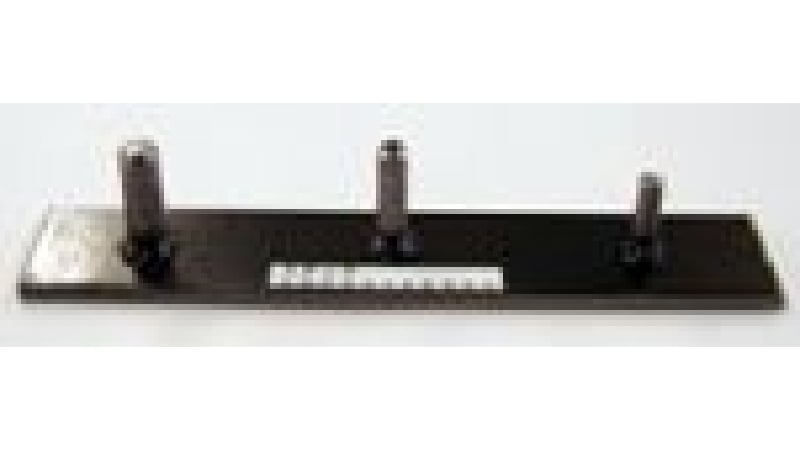

双头螺栓
双头螺栓

read more

点击此处查看实例一览
