滚轮用摩擦焊接机

２FW080HT-C, 2FW120HT-C, 2FW150HT-C

高功能、高推力的理想紧凑型系列

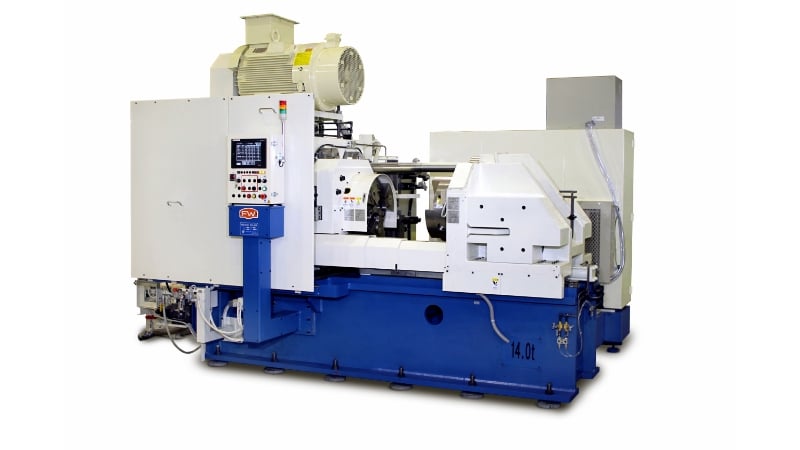

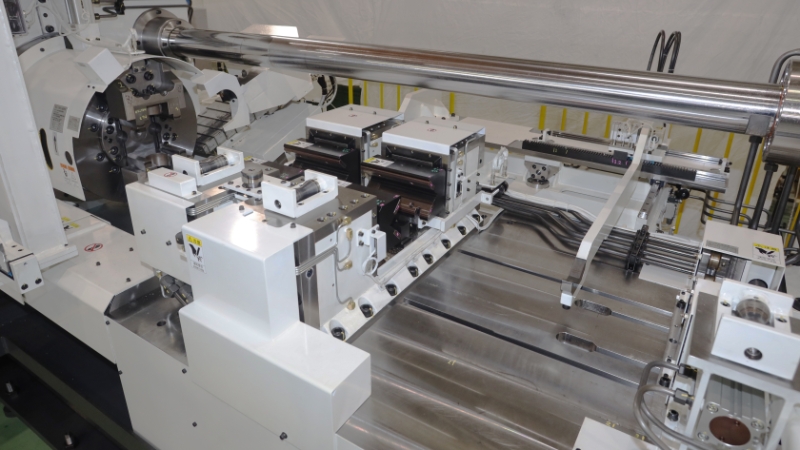

2FW080HT-C外观照片

2FW080HT-C外观照片

代表零部件

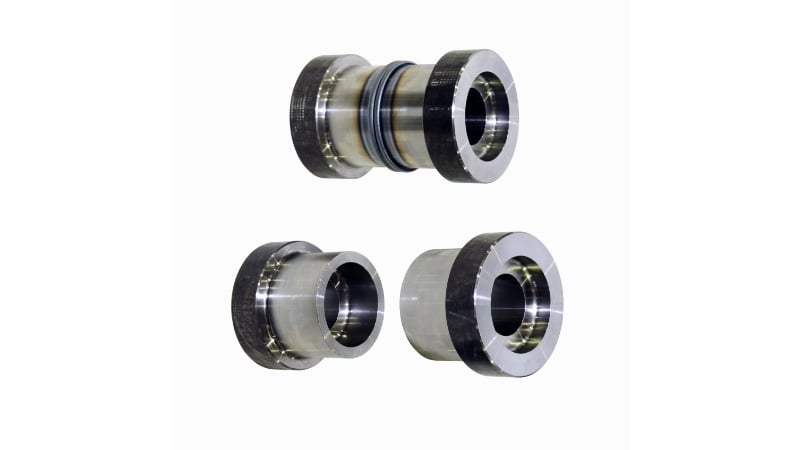

滚轮

滚轮

导辊

特点

可接合大直径的短产品。

提高生产效率

  • 可通过具有良好可操作性的抓取结构，与市售的上下料装置一起使用。

  • 提高作业效率。

提高质量

  • 可以通过PC式质量保证装置（条件管理的可视化和波形显示功能）实现质量管理。

降低成本

  • 小巧的设计，节省空间。

  • 耗电量为其他焊接方法的1/5-1/20。

改善环境

  • 可以减少二氧化碳排放。

  • 不产生火花、气体等有害物质。

根据贵公司的要求进行定制

2FW080HS-T可安装的选配件代表示例
①切削装置 ②系杆 ③盘形制动器

选配件示例

切削装置

①切削装置

去除焊接时的毛刺。

系杆

②系杆

整机承受设备推力。

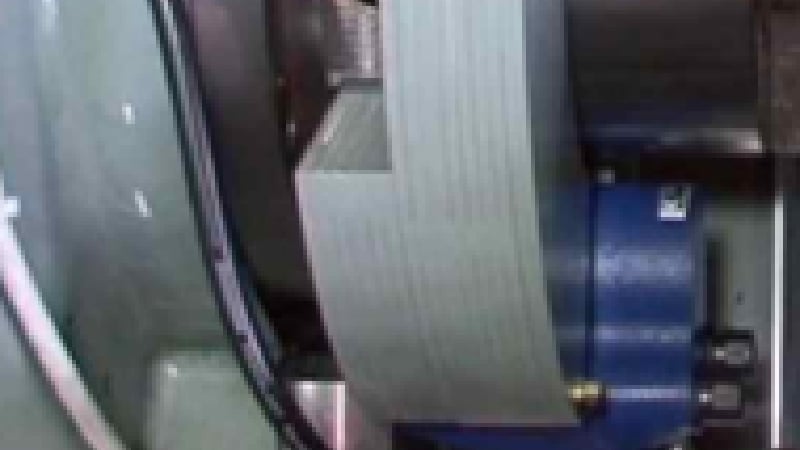

盘形制动器

③盘形制动器

紧急停止主轴的旋转。

机械规格

项目
 机型 FW80 FW120 FW150
最大推力 摩擦生热时 (kN) 250 400 500
顶锻加压时 (kN) 600 1,200 1,500
焊接能力（软钢圆杆） (mm) φ25～φ80 φ40～φ120 φ40～φ150
最大可安装材料尺寸 旋转侧 (mm) φ78×550 φ120×300
φ85×600		 φ150×300
φ100×600
非旋转侧 (mm) φ115×1,400 φ260×1,500 φ260×1,800
滑动移动量 (mm) 500 700 800
主轴相关 转速 (rpm) 1,000 650 650
电机输出功率 (kW) 45 110 160
总重量 (ton) 13.0 49.0 66.0
底面积 (m) 5.8×3.2 8.0×6.0 9.0×7.0

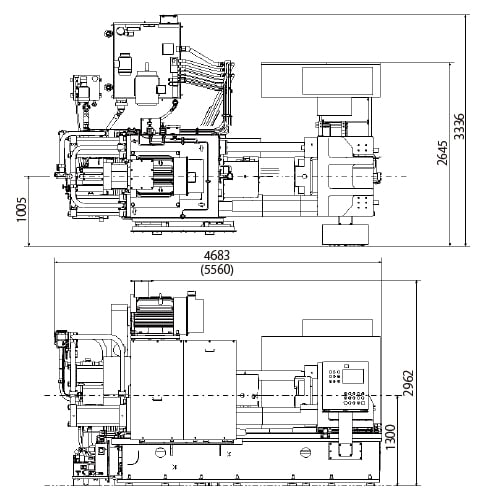

外观尺寸图

外观尺寸图
※本图为FW120M产品的尺寸图

其他领域和效果实例

涡轮机叶轮轴
涡轮机叶轮轴

Inconel713C×SCM440H

read more

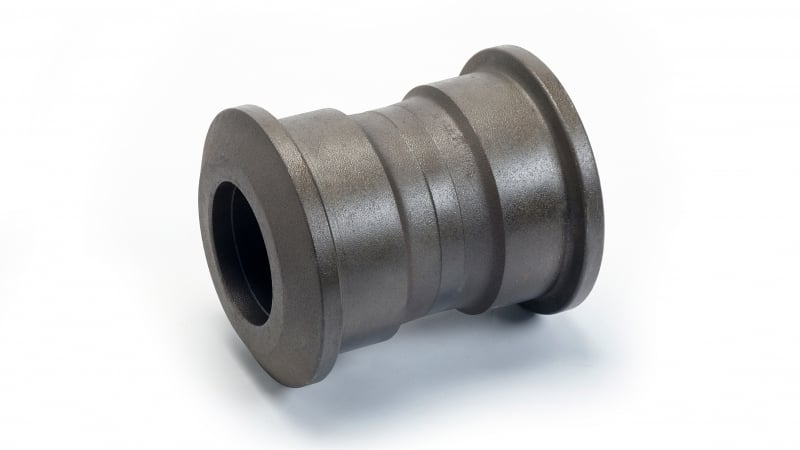

滚轮
滚轮

S45C×S45C

read more

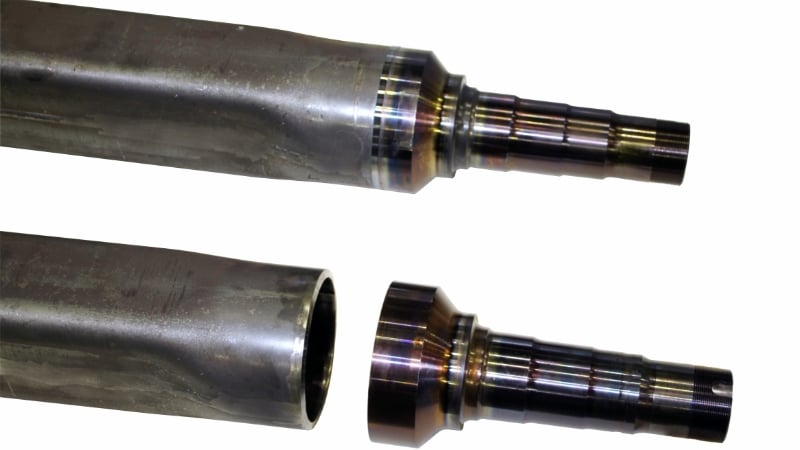

非驱动桥
非驱动桥

S43C×HT590

read more

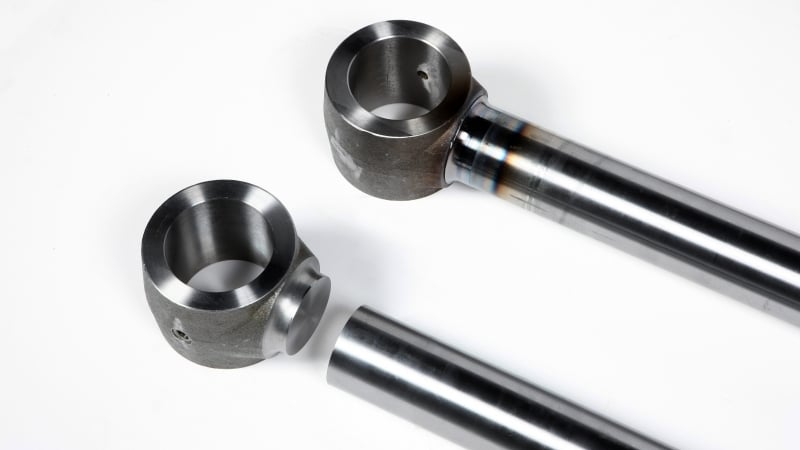

活塞杆
活塞杆

S45C×S45C

read more

点击此处查看实例一览
